產品介紹

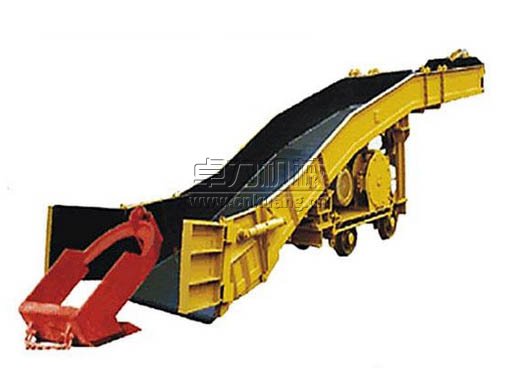

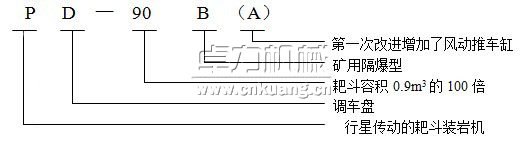

P系列耙斗裝巖機  P30B耙斗裝巖機  P60B耙斗裝巖機 P90B耙斗裝巖機 P120B耙斗裝巖機

一、用途及適用范圍
P型耙斗裝巖機主要用于煤礦、冶金礦山、隧道等工程巷道掘進中配以礦車或箕斗進行裝載作業，是提高掘進速度，實現掘進機械化的一種重主要設備。
P型耙斗裝巖機不僅可以在平巷中使用，而且可以在傾角小于30度的斜巷或拐彎及拐彎角度達到90度的巷道中使用。
P型耙斗裝巖機具有設計合理，結構緊湊，操作簡便，安全可靠等特點。電氣設備具有防爆性能，可用于有煤塵及瓦斯的礦井中。本機所執行的標準為國家煤炭部行業標準MTl31--1996。

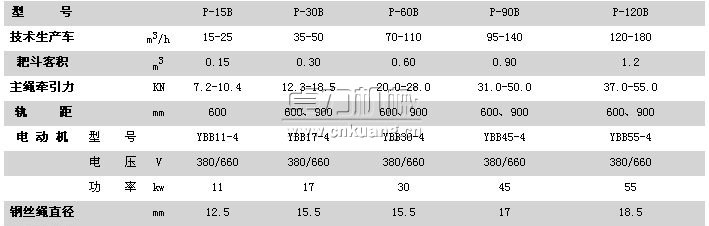

P型耙斗裝巖機的基礎參數：
　　P-15B耙斗裝巖機適用于凈高2米以上( 凈斷面4.5平方米以上 )的巷道選用。
　　P-30B耙斗裝巖機適用于凈高2米以上( 凈斷面6平方米以上 )的巷道選用。
　　P-60B耙斗裝巖機適用于凈高2.4米以上( 凈斷面8平方米以上 )的巷道選用。
　　P-90B耙斗裝巖機適用于凈高3米以上( 凈斷面12平方米以上 )的巷道選用。
　　P-120B耙斗裝巖機可適用于凈高3米以上( 凈斷面16平方米以上 )的巷道選用
　　煤礦耙斗裝巖機用在井下巖巷掘進中，配以1.1米3礦車或箕斗進行裝載作業，適于凈高[Pl5B(B)、P15B、P30B(A)、P30B大于2米，P60B(A)、P60B、P90B、P120B大于2.8米]，凈斷面[P15B(B)4.5米2、P30B(A)6米2、P60B(A)、P90B、P120B9米2]以上的巷道。

　　P30B(A)、P60B(A)在用于水平巷道時，由于帶有風動推車缸，礦車裝滿后可用推車缸將礦車推出，以減輕工人勞動強度和加快調車時間。





二、結構和工作原理

       耙斗裝巖機主要有固定楔，尾輪，耙斗，臺車，絞車，操縱結構，導向輪，料槽，進料槽，中間槽，卸載槽，風動系統以及電氣部分等組成。
       耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、尾繩是扒斗作旺夫運動把巖石扒進料槽，自料槽卸料口卸入礦車或箕斗而實現裝巖工作，P30b、p60b型耙斗裝巖機還帶有風動推車系統，在平巷作業時用來推出重礦車。

 各組成部分的作用
      (1)、固定楔：固定在迎頭上，用以懸掛尾輪。由一個緊楔和一個尾部錐套的鋼絲繩套環組成。
      (2)、尾輪：掛在固定楔上用以引導尾輪、使耙斗反回迎頭。它主要由側板、繩輪、心軸、吊鉤等主要零件組成。
      (3)、耙斗：在主繩、尾繩的牽引下作往復運動來扒取巖石，可用于平巷和斜巷道，耙齒磨損后可更換。
     (4)、操縱機構：由兩組操縱桿、拉桿、連桿、調整螺桿等組成。調整螺桿的一端與絞車閘帶相連，通過操縱桿控制閘帶的開合，對絞車的兩個滾筒分別進行操縱。操縱桿可在絞車的左右任一側進行操縱。
    (5)絞車：由電動機、減速器以及兩個行星傳動滾筒及兩組制動器和輔助剎車組成。
    工作時，剎緊工作滾筒上的制動器，使內齒輪停止運轉，行星齒輪在中心輪的帶動下沿內齒輪滾，從而借行星架帶動滾筒轉動而纏繞鋼絲繩牽引耙斗。
    回程時，松開工作滾筒制動器，剎緊空程滾筒的制動器，以上述原理尾繩把耙斗牽回迎頭。
    由于兩滾筒中齒輪的齒數不同，二者的轉速也就不同，空程滾筒比工作滾筒有較高的繩速。
    輔助剎車的作用：防止停車后空筒由于慣性仍在轉動引起亂繩。
    1)齒圈固定，太陽輪主動，行星架被動。
    2)齒圈固定，行星架主動，太陽輪被動。
    3)太陽輪固定，齒圈主動，行星架被動。
    4)太陽輪固定，行星架主動，齒圈被動。
    5)行星架固定，太陽輪主動，齒圈被動。
    6)行星架固定，太陽輪主動，齒圈被動。
    7)把三元件中任意兩元件結合為一體的情況：
　當把行星架和齒圈結合為一體作為主動件，太陽輪為被動件或者把太陽輪和行星架結合為一體作為主動件，齒圈作為被動件的運動情況。
    行星齒輪間沒有相對運動，作為一個整體運轉，傳動比為1，轉向相同。汽車上常用此種組合方式組成直接檔。
    8)三元件中任一元件為主動，其余的兩元件自由：
　從分析中可知，其余兩元件無確定的轉速輸出。第六種組合方式，由于升速較大，主被動件的轉向相反，在汽車上通常不用這種組合。其余的七種組合方式比較常用。
(6)、臺車：由車架、車輪、碰頭等組成。它是裝巖機的機架及行走裝置，承載裝巖機的全部重量。
(7)、導向輪：安在裝巖機的中部及端部用于引導、改變鋼絲繩的方向，它由側板、繩輪、滾動軸承等組成。
(8)、料槽(進料槽、中間槽、卸料槽)：是通過巖渣的部分。
(9)、電氣部分：磁力啟動器等。


三、適用環境及安全性能
　a.使用環境條件
　　P型系列耙斗裝巖機適用范圍較廣，對環境無特殊要求，只要具有安裝耙斗裝巖機的相應基礎和一定的工作面積，以及必要的配電系統和必備的配套設施，即可投入使用。
　b.對環境及能源的影響
　　因該產品主要用于礦井內，除產生一定的噪聲外(在標準規定范圍內)對周圍環境及能源無其它影響。
　c.安全性能
　　由于該系列耙斗裝巖機所使用的動力為隔爆型電動機，所以可用于有沼氣及煤塵爆炸危險的礦井中。但是周圍空氣中的瓦斯、煤塵等不應超過《煤礦安全規程》中規定的濃度。工作時鋼絲繩在裝巖機料糟中運行，不會對操作人員造成傷害，所以整機安全可靠。
　　本機不允許使用YB、YB2型電動機，可使用YBK2等隔爆型電動機。

五、使用注意事項
    1、裝巖過程中耙斗的鋼絲繩(空繩)易擺動，在司機操作側需有可靠的保護裝置。開車前發信號，裝巖時，耙斗往返行程范圍內嚴禁有人作業。
    2、操作時應避免同時拉緊兩個操縱手柄，以防耙斗飛起。
    3、扒巖過程中如耙斗受阻或過載太大，不應強行牽引，應將耙斗后退，然后再扒。
    4、絞車工作時滾筒上至少應留有不少于三圈的鋼絲繩。
    5、進料槽前堆矸不宜過高，槽內堆矸不宜過多，以防絞車過負荷及矸石、耙斗跳出槽外引起事故。
    6、裝巖完成，耙斗應開到進料槽前，然后將從迎頭卸下的尾輪放在耙斗中，防止放炮后被巖石掩埋。
    7、裝巖完成后應使兩個操縱手柄位于松閘位置，并卸下手柄放于臺車上。
    8、放炮后應對槽子、電纜、防滑裝置等進行檢查后方可開車。
六、下井及安裝
    1、下井前應檢查各零件是否齊全。并進行地面試運轉。
    2、試運轉前，必須檢查電源電壓是否與額定電壓相符，電機轉動方向是否正確。
    3、耙斗與鋼絲繩的連接應注意區分主繩與尾繩，區分工作滾筒與空程滾筒。工作滾筒連接主繩受重載。(近減速器側)
    4、運輸順序：耙斗、進料槽、臺車、絞車、中間槽、卸載槽等。
七、維護及保養
    1、電工接線后應注意滾筒的轉動方向，工作時從減速器一側看滾筒應為逆時針轉動。當同一時間兩滾筒轉動方向相反，則應以正在工作的一個為準。
    2、經常注意制動閘帶及輔助剎車松緊是否合適，絞車轉動是否靈活，工作是否可靠，如發現內齒輪抱不住或脫不開時，應調節螺栓使閘帶松緊合適。
    3、經常檢查鋼絲繩磨損情況，鋼絲繩磨損嚴重及時更換。
    4、每月對繩輪軸承加3號鋰基脂一次。每三個月對絞車減速器加90-150號工業齒輪油一次。每月對行星齒輪傳動部分加90-150號工業齒輪油一次。
    注：不要將油落到滾筒制動面和閘帶上。
    5、經常注意鋼絲繩接頭是否可靠，防止拉脫。
    6、每周檢查一次各連接螺栓有無松動及失落，對松動件予以緊固。
    7、每周清理一次機器，將漏渣及泥漿沉積的巖渣清理干凈。

易損件明細表


規格 圖號 名稱	P-15B	P-30B	P-60B
導向輪繩輪	SBZ8-2	19CA12-5	P60B-1306
尾輪繩輪	SBZ8-2	19CAIF-4	P60B-1606
